熱伝導シート　目次

※熱伝導シートは、基本的には柔らかい素材ですので、破損等しないよう、取り扱いには充分ご注意
　いただきたくお願い致します。

『放熱シートの取付方法』←ココをクリックすると、基本的な取付方法をご参照いただけます。

（1）T-Global製グラフェン銅箔熱伝導シート
・WW-P10090-65（140×65×0.09mm）
・WW-P10090-140（140×140×0.09mm）

（6）T-Global製高熱伝導性両面粘着シート
･WW-Li98CN

※材質：アクリル　シロキサンは発生しません。
（2）T-Global製高性能グラファイトシート
･WW-T68-14070（140×70×0.025mm･粘着なし）
･WW-T68-140140（140×140×0.025mm･粘着なし）
･WW-T68A-14070（140×70×0.025mm･片面粘着）
･WW-T68A-140140(140×140×0.025mm･片面粘着）
（7）炭素繊維高熱伝導シート　Ice Carbon Pro2
・WW-LTR401Z

（3）各種発熱部品およびVRM向け高熱伝導シート
・WW-TG135-1   (1枚入り)
・WW-TG135-2   (2枚入り)
（8）黒鉛垂直配向 高熱伝導シート
・Vertical-Graphite Pro WW-90VG
・Vertical-Graphite Pro(大判タイプ･
　　　　　　　　　　　　150mm×100mm×0.25mm)
・Vertical-Graphite Pro(大判タイプ･
　　　　　　　　　　　　150mm×100mm×0.5mm)
・Vertical-Graphite Pro(大判タイプ･
　　　　　　　　　　　　300mm×100mm×0.25mm)
・Vertical-Graphite Pro(大判タイプ･
　　　　　　　　　　　　300mm×100mm×0.5mm)
（4）M.2 SSD向け高熱伝導シート
･WW-TGA1250-7020



（9） “超”高熱伝導放熱シート Thermo-Tranz ｼﾘ-ｽﾞ
･STT-VW-A(熱伝導率12W/m･K ASTM D5470準拠)
･STT-UTW-A(熱伝導率6W/m･K ASTM D5470準拠）
･STT-M50α-MB (最大タイプ) (熱伝導率50W/m･K)
･STT-M50α-BA（大判タイプ）(熱伝導率50W/m･K)
（5）大判タイプ汎用性高熱伝導シート
･WW-TGA1250-10570




 (10)  T-Global製高品質熱伝導シート
･WW-TGA4500　熱伝導率4.5/m･K
･WW-TGA6200　熱伝導率6.2W/m･K
･WW-TGA1250　熱伝導率12.5W/m･K
･WW-TGA1450   熱伝導率14.5W/m･K
･WW-TGA1780   熱伝導率17.8W/m･K
･WW-TGA1250-4005　熱伝導率12.5W/m･K
　　　　　                  40mm×40mm×0.5mm
･WW-TGA1250-4010　熱伝導率12.5W/m･K　　　　 　                                 40mm×40mm×1.0mm
･WW-TGA1250-4020　熱伝導率12.5W/m･K
　　　　　　                       40mm×40mm×2.0mm
･WW-TGA4500-804005　熱伝導率4.5W/m･K
　　　　　　　                    80mm×40mm×0.5mm
･WW-TGA6200-804005　熱伝導率6.2W/m･K
　　　　　　　                    80mm×40mm×0.5mm
･WW-TGA9000-804005　熱伝導率9.0W/m・K　
　　　　　　　                    80mm×40mm×0.5mm
･WW-PC94（ノンシリコーン）熱伝導率4W/m･K
･WW-APC94-804005（ノンシリコーン）
　　　熱伝導率4.2W/m･K　80mm×40mm×0.5mm
･WW-APC94-804010（ノンシリコーン）
　　　熱伝導率4.2W/m･K　80mm×40mm×1.0mm
･WW-APC94-804020（ノンシリコーン）
　　　熱伝導率4.2W/m･K　80mm×40mm×2.0mm

T-Global製グラフェン銅箔熱伝導シート　140×65mm

グラフェンとは
炭素(=カーボン)原子がハチの巣のような六角形に結びついてシート状になっている物質。引っ張った時に世界で最も強く(破れない)、熱を伝える速さも世界で最も良いと言われております。高強度で優れた熱伝導性を持つ材料。

型番WW-P10090-65
サイズ140mm×65mm
製品厚さ0.09mm
銅箔厚さ0.075mm
グラフェン厚さ
0.015mm
熱伝導率1500～1800W/m･Ｋ 面方向 （厚さ方向12W/m・K）
抵抗率2.57 Ohm-inch2 面方向　（厚さ方向0.66 Ohm-inch2）
クロスカット試験4B
鉛筆硬度試験2H
耐溶剤性試験(アルコール) ℃Pass（5 times）
ゴム摩耗試験 ohm-m
Pass（150 times）
高温高湿試験 @85℃/85%RHPass（500 hrs）
サーマルショック試験 @-20～+80℃Pass（500 cycles）
使用温度範囲-20℃～120℃
備考
片面粘着
JANコード
4524945013025
　　　　　　


特長


　
　　
　　　　　

  • 銅箔の片面にグラフェンが塗布された熱伝導製品。
  • 銅箔の蓄熱性とグラフェンの熱伝導性・熱拡散性を兼ね備えた複合材料。
  • 発熱部位に貼り付け、熱拡散・熱放熱を行います。面方向　1500～1800W/m･K
    の熱伝導率となり、効率的な熱移動が可能。（厚さ方向には12W/m･Kの熱伝導率）
  • 薄型ヒートシンクとしても使用可能。
  • 銅箔をベースにしている為、高いシールド特性も有している。
  • 柔軟性があり、湾曲した場所にも貼り付けることが可能。
  • グラファイト粉が落ちることはありません。
  • 経年変化のない高い安定性。
  • 簡単に切断、トリミング可能。
  • 片面粘着タイプ。
  • RoHS指令対応品。

　　　　　
　　　　　主な用途
　　　　　　

電子部品、電気自動車、5G、オートパイロットシステム、モバイル電話、AIOT、HPC(ハイパフォーマンスコンピューティング)、サーバー、IC、CPU、MOS、LED、マザーボード、電源、ヒートシンク、LCD-TV、ノートブック、PC、テレコムデバイス、ワイヤレスハブ、DDRⅡモジュール、ハードディスクの放熱、筐体の熱伝導、ヒートスポット対策。

T-Global製グラフェン銅箔熱伝導シート　140×140mm

グラフェンとは
炭素(=カーボン)原子がハチの巣のような六角形に結びついてシート状になっている物質。引っ張った時に世界で最も強く(破れない)、熱を伝える速さも世界で最も良いと言われております。高強度で優れた熱伝導性を持つ材料。

型番WW-P10090-140
サイズ140mm×140mm
製品厚さ0.09mm
銅箔厚さ0.075mm
グラフェン厚さ
0.015mm
熱伝導率1500～1800W/m･Ｋ 面方向 （厚さ方向12W/m・K）
抵抗率2.57 Ohm-inch2 面方向　（厚さ方向0.66 Ohm-inch2）
クロスカット試験4B
鉛筆硬度試験2H
耐溶剤性試験(アルコール) ℃Pass（5 times）
ゴム摩耗試験 ohm-m
Pass（150 times）
高温高湿試験 @85℃/85%RHPass（500 hrs）
サーマルショック試験 @-20～+80℃Pass（500 cycles）
使用温度範囲-20℃～120℃
備考
片面粘着
JANコード
4524945013018
　　　　　　


特長


　
　　
　　　　　

  • 銅箔の片面にグラフェンが塗布された熱伝導製品。
  • 銅箔の蓄熱性とグラフェンの熱伝導性・熱拡散性を兼ね備えた複合材料。
  • 発熱部位に貼り付け、熱拡散・熱放熱を行います。面方向　1500～1800W/m･K
    の熱伝導率となり、効率的な熱移動が可能。（厚さ方向には12W/m･Kの熱伝導率）
  • 薄型ヒートシンクとしても使用可能。
  • 銅箔をベースにしている為、高いシールド特性も有している。
  • 柔軟性があり、湾曲した場所にも貼り付けることが可能。
  • グラファイト粉が落ちることはありません。
  • 経年変化のない高い安定性。
  • 簡単に切断、トリミング可能。
  • 片面粘着タイプ。
  • RoHS指令対応品。

　　　　　
　　　　　主な用途
　　　　　　

電子部品、電気自動車、5G、オートパイロットシステム、モバイル電話、AIOT、HPC(ハイパフォーマンスコンピューティング)、サーバー、IC、CPU、MOS、LED、マザーボード、電源、ヒートシンク、LCD-TV、ノートブック、PC、テレコムデバイス、ワイヤレスハブ、DDRⅡモジュール、ハードディスクの放熱、筐体の熱伝導、ヒートスポット対策。

T-Global製高性能グラファイトシート（粘着なしタイプ） 140×70mm

熱伝導、薄さ、柔軟性の特性に優れたグラファイト熱伝導シートです。

型番WW-T68-14070
サイズ140mm×70mm
シート単体厚さ0.025mm
下面加工なし
熱伝導率1500W/m･K 面方向（厚さ方向5W/m･K）
熱拡散率8.5cm2/s
密度2.1g/cm3
導電率＞13000S/cm
曲げテスト10000times
使用温度範囲-40～400℃
難燃性Ｖ-0　UL94
熱容量0.895J/g-K
JANコード4524945013605
　　　　　　


特長


　
　　
　　　　　

  • 熱伝導率の高いグラファイトシートで、効率的に熱移動をさせます。
  • 効率よく熱を伝え、優れた熱伝導率です。(面方向1500W/m･K、厚さ方向5W/m･K)
  • 折り曲げが可能で、柔軟性があり超薄型で高いEMIシールド効果を備えています。
    電磁破の問題も軽減することも可能です。
  • 経年変化のない高い安定性です。
  • 簡単に切断、トリミングできます。
  • 片面接着なし、グラファイトシートのみです。
  • RoHS指令対応品です。
  • 片面粘着テープ付や上面PETテープ付き等の対応も可能です。
    ご要望がございましたらご相談下さい。

　　　　　
　　　　　主な用途
　　　　　　

  • 電子部品－IC、CPU、MOS等
  • LED－M/B、PS、ヒートシンク等
  • LCD-TV、ノートブックPC、PCテレコムでバイオス､ワイヤレスハブ等
  • DDRⅡモジュール－DVDアプリケーション、ハンドセットアプリケーション　など

T-Global製高性能グラファイトシート（粘着なしタイプ） 140×140mm

熱伝導、薄さ、柔軟性の特性に優れたグラファイト熱伝導シートです。

型番WW-T68-140140
サイズ140mm×140mm
シート単体厚さ0.025mm
下面加工なし
熱伝導率1500W/m･K 面方向（厚さ方向5W/m･K）
熱拡散率8.5cm2/s
密度2.1g/cm3
導電率＞13000S/cm
曲げテスト10000times
使用温度範囲-40～400℃
難燃性Ｖ-0　UL94
熱容量0.895J/g-K
JANコード4524945013612
　　　　　　


特徴


　
　　
　　　　　

  • 熱伝導率の高いグラファイトシートで、効率的に熱移動をさせます。
  • 効率よく熱を伝え、優れた熱伝導率です。(面方向1500W/m･K、厚さ方向5W/m･K)
  • 折り曲げが可能で、柔軟性があり超薄型で高いEMIシールド効果を備えています。
    電磁破の問題も軽減することも可能です。
  • 経年変化のない高い安定性です。
  • 簡単に切断、トリミングできます。
  • 片面接着なし、グラファイトシートのみです。
  • RoHS指令対応品です。
  • 片面粘着テープ付や上面PETテープ付き等の対応も可能です。
    ご要望がございましたらご相談下さい。

　　　　　
　　　　　主な用途
　　　　　　

  • 電子部品－IC、CPU、MOS等
  • LED－M/B、PS、ヒートシンク等
  • LCD-TV、ノートブックPC、PCテレコムでバイオス､ワイヤレスハブ等
  • DDRⅡモジュール－DVDアプリケーション、ハンドセットアプリケーション　など

T-Global製高性能グラファイトシート（片面粘着タイプ） 140×70mm

熱伝導、薄さ、柔軟性の特性に優れたグラファイト熱伝導シートです。

型番WW-T68A-14070
サイズ140mm×70mm
シート単体厚さ0.025mm
下面加工両面テープ（耐熱温度100℃、耐電圧1KV、厚さ0.01mm）
熱伝導率1500W/m･K 面方向（厚さ方向5W/m･K）
熱拡散率8.5cm2/s
密度2.1g/cm3
導電率＞13000S/cm
曲げテスト10000times
使用温度範囲-40～400℃（グラファイトシート単体性能のものです）
難燃性Ｖ-0　UL94
熱容量0.895J/g-K
JANコード4524945012684
　　　　　　


特徴


　
　　
　　　　　

  • 熱伝導率の高いグラファイトシートで、効率的に熱移動をさせます。
  • 効率よく熱を伝え、優れた熱伝導率です。(面方向1500W/m･K、厚さ方向5W/m･K)
  • 折り曲げが可能で、柔軟性があり超薄型で高いEMIシールド効果を備えています。
    電磁破の問題も軽減することも可能です。
  • 経年変化のない高い安定性です。
  • 簡単に切断、トリミングできます。
  • 片面接着タイプ
  • RoHS指令対応品です。
  • 両面テープなしや上面PETテープ付き等の対応も可能です。ご要望がございましたら
    ご相談下さい。

　　　　　
　　　　　主な用途
　　　　　　

  • 電子部品－IC、CPU、MOS等
  • LED－M/B、PS、ヒートシンク等
  • LCD-TV、ノートブックPC、PCテレコムでバイオス､ワイヤレスハブ等
  • DDRⅡモジュール－DVDアプリケーション、ハンドセットアプリケーション　など

T-Global製高性能グラファイトシート （片面粘着タイプ）140×140mm

熱伝導、薄さ、柔軟性の特性に優れたグラファイト熱伝導シートです。

型番WW-T68A-140140
サイズ140mm×140mm
シート単体厚さ0.025mm
下面加工両面テープ（耐熱温度100℃、耐電圧1KV、厚さ0.01mm）
熱伝導率1500W/m･K 面方向（厚さ方向5W/m･K）
熱拡散率8.5cm2/s
密度2.1g/cm3
導電率＞13000S/cm
曲げテスト10000times
使用温度範囲-40～400℃（グラファイトシート単体性能のものです）
難燃性Ｖ-0　UL94
熱容量0.895J/g-K
JANコード4524945012677
　　　　　　


特徴


　
　　
　　　　　

  • 熱伝導率の高いグラファイトシートで、効率的に熱移動をさせます。
  • 効率よく熱を伝え、優れた熱伝導率です。(面方向1500W/m･K、厚さ方向5W/m･K)
  • 折り曲げが可能で、柔軟性があり超薄型で高いEMIシールド効果を備えています。
    電磁破の問題も軽減することも可能です。
  • 経年変化のない高い安定性です。
  • 簡単に切断、トリミングできます。
  • 片面接着タイプ
  • RoHS指令対応品です。
  • 両面テープなしや上面PETテープ付き等の対応も可能です。ご要望がございましたら
    ご相談下さい。

　　　　　
　　　　　主な用途
　　　　　　

  • 電子部品－IC、CPU、MOS等
  • LED－M/B、PS、ヒートシンク等
  • LCD-TV、ノートブックPC、PCテレコムでバイオス､ワイヤレスハブ等
  • DDRⅡモジュール－DVDアプリケーション、ハンドセットアプリケーション　など

各種発熱部品およびVRM向け高熱伝導シート　１枚入り

各種発熱部品・VRM等とヒートシンク等放熱体の間に挟んで使用します。柔らかい素材ですので、細かな凹凸の
すき間を埋め、効率よく熱をヒートシンクに伝えることができます。
13.5W/m･Kと高い熱伝導率です。

型番WW-TG135-1
サイズ100mm×15mm×厚さ0.5mm　　１枚入り
熱伝導率13.5W/m･Ｋ
使用温度範囲-45℃～150℃
難燃性UL94　Ｖ-0
耐電圧>12Kv/mm
色
紫色
体積抵抗値
＞10の10乗Ω･cm
備考
両面粘着、絶縁性、シリコーン
JANコード
4524945012615
　　　　　


特徴

  • 各種発熱部品･VRM等と放熱体(ヒートシンク等)の間に挟んで使用します。
  • 非常に柔らかい素材で細かな凹凸のすき間を埋め、効率よく熱をヒートシンクに
    伝えることができます。
  • 熱伝導率が13.5W/m･Kと高いので、効率よく熱を伝え、高い放熱性を発揮します。
  • 絶縁性に優れ、柔軟性のある熱伝導材です。
  • 装着に便利な両面粘着性です。
  • ハサミ、カッター等で簡単に切断・加工ができますので、細かなサイズの調整が可能です。
  • RoHS対応品。

※ご使用時には表面・裏面のブルー保護シート・透明保護シートを剥がしてお使い
　下さい。非常に柔らかい素材ですので、取り扱いには充分ご注意下さい。

『放熱シートの取付方法』←ココをクリックすると、基本的な取付方法をご参照

                                      いただけます。

各種発熱部品およびVRM向け高熱伝導シート　２枚入り

各種発熱部品・VRM等とヒートシンク等放熱体の間に挟んで使用します。柔らかい素材ですので、細かな凹凸の
すき間を埋め、効率よく熱をヒートシンクに伝えることができます。
13.5W/m･Kと高い熱伝導率です。

型番WW-TG135-２
サイズ100mm×15mm×厚さ0.5mm　　２枚入り
熱伝導率13.5W/m･Ｋ
使用温度範囲-45℃～150℃
難燃性UL94　Ｖ-0
耐電圧>12Kv/mm
色
紫色
体積抵抗値
＞10の10乗Ω･cm
備考
両面粘着、絶縁性、シリコーン
JANコード
4524945012622

M.2 SSD向け高熱伝導シート

M.2 SSDとヒートシンク等の放熱体の間に挟んで使用します。細かなすき間を埋め、効率よく熱を放熱体に伝えることができます。
熱伝導率が、12.5W/m･Kと高い熱伝導率です。

型番WW-TGA1250-7020
サイズ70mm×20mm×厚さ0.5mm　　
熱伝導率12.5W/m･Ｋ
使用温度範囲-50℃～180℃
難燃性UL94　V-0
耐電圧≧10　Kv/mm
色
緑色
体積抵抗値
1×10の13乗　Ω･cm
備考
両面粘着、絶縁性、シリコーン
JANコード
4524945013384
　　　　　


特長

  • M.2　SSDとヒートシンク等の放熱体の間に挟んで使用します。細かな凹凸のすき間を埋め、効率よく熱を放熱体に伝えることができます。
  • 効率よく熱を伝えることができますので、高い放熱性を発揮します。
  • 絶縁性に優れ、柔軟性のある熱伝導材です。
  • 装着に便利な両面粘着性です。
  • ハサミ、カッター等で簡単に切断・加工ができますので、細かなサイズの調整が可能です。
  • RoHS対応品。

※本製品は柔らかい素材ですので、取り扱いには充分ご注意下さい。
　

『放熱シートの取付方法』←ココをクリックすると、基本的な取付方法をご参照

                                      いただけます。

大判タイプ汎用性高熱伝導シート

発熱体(CPU、GPU、LED等)とヒートシンク等の放熱体の間に挟んで使用します。細かなすき間を埋め、効率よく熱を放熱体に伝えることができます。
熱伝導率が、12.5W/m･Kと高い熱伝導率です。

型番WW-TGA1250-10570
サイズ105mm×70mm×厚さ0.5mm　　
熱伝導率12.5W/m･Ｋ
使用温度範囲-50℃～180℃
難燃性UL94　V-0
耐電圧≧10　Kv/mm
色
緑色
体積抵抗値
1×10の13乗　Ω･cm
備考
両面粘着、絶縁性、シリコーン
JANコード
4524945013391
　　　　　


特長

  • 発熱体(CPU、GPU、LED等）とヒートシンク等の放熱体の間に挟んで使用します。細かな凹凸のすき間を埋め、効率よく熱を放熱体に伝えることができます。
  • 大判タイプですので、汎用性があります。
  • 効率よく熱を伝えることができますので、高い放熱性を発揮します。
  • 絶縁性に優れ、柔軟性のある熱伝導材です。
  • 装着に便利な両面粘着性です。
  • ハサミ、カッター等で簡単に切断・加工ができますので、細かなサイズの調整が可能です。
  • RoHS対応品。

※本製品は柔らかい素材ですので、取り扱いには充分ご注意下さい。
　

『放熱シートの取付方法』←ココをクリックすると、基本的な取付方法をご参照

                                      いただけます。

T-Global製高熱伝導性両面粘着シート

寸法が、250mm×150mmの大判サイズ！！　大きな放熱器等にも使用できます。
熱伝導性粘着シート中でも高い熱伝導率　2W/m･K。
T-Global TECHNOLOGY社は 『TS16949』の認証を取得しております。

型番WW-Li98CN
サイズ250mm×150mm×厚さ0.18mm
熱伝導率2W/m･Ｋ
使用温度範囲-30℃～120℃
短時間使用温度200℃（30秒）
90°はくり強度(AL)＞8N/in
密度
1.8g/cm3
ガラス転移温度
-30℃
絶縁破壊電圧(Vac)
5KV
絶縁破壊電圧(Vdc)
6KV
JANコード
4524945012363



特長

  • 熱伝導性粘着シートの中でも熱伝導率が2W/m･Kと高い熱伝導率を誇ります。
  • 優れた粘着性を有しています。
  • 非常に柔らかく柔軟性に優れています。
  • サイズが250mm×150mmと大判ですので、大きな放熱器にも使えます。
  • ハサミ、カッター等で簡単に切断・加工ができます。
  • RoHS対応品。





使用方法・例

発熱体に放熱体(ヒートシンク等)を貼り付けることに最適です。
※分かり易くする為に例として対象物を｢発熱体｣と｢放熱体｣にしております。

  1. 必要なサイズにカットします。
  2. 粘着させる発熱体(※)の表面をきれいに拭き取ります。
  3. 剥離紙を剥がし、発熱体(※)に貼り付けます。この時、気泡・埃等入らないように
    気をつけて下さい。
  4. 貼り付けた熱伝導両面粘着シートの剥離紙を剥がし、放熱体(※)を取り付けます。
  5. 発熱体(※)、放熱体(※)間に圧力を掛け、密着させます。
  6. 粘着剤がなじむまで放置しておいて下さい。時間が経つにつれ粘着力が上がります。

炭素繊維高熱伝導シート　Ice Carbon Pro2　(アイスカーボン プロ2)

型番 WW-LTR401Z
熱伝導率 40W/m･K
使用温度範囲 -40℃～150℃
JANコード
 4524945013940
寸法
 40mm×40mm×厚さ0.5mm
仕様・色　Dark Gray
・硬度　50～60 Shore00
・比重　2.4
・絶縁破壊電圧　＜0.1 AC kV/mm
・体積抵抗率　1×10の1乗 Ω･cm
・難燃性　V-0 UL94
・導電性
・非粘着
・日本製
・RoHS 2.0適合
・本製品はCEマークは取得しておりません。
特長
発熱体(CPU、GPU、LED等)と放熱体(CPUクーラーヒートシンク、等)の間に挟んで
使用します。
●高熱伝導素材の炭素繊維を高充填！！
炭素繊維を高充填し、繊維間のすき間をなくし、熱抵抗値を極限まで排除した画期的な　熱伝導シートです。
TDPの高い発熱体ほど、素早く放熱部品に熱を伝え、冷却性能をUPさせることができます。
炭素繊維を高充填しておりますので、厚さ方向への熱伝導が極めて優れており、TDPの
高い発熱体を短期間で冷却させることができます。
●冷却性能を長期間維持、長持ちシート！！
経年劣化の少ないシートですので、通常のグリスよりも冷却性能を長期間維持できます。
グリスの場合、長期間使用すると塗りなおしが必要となりますが、本製品を使えば塗りなおしの必要はなく、経済的にもお得です。
熱伝導グリスとは異なり、塗る作業ではなく、貼る作業ですので、作業性に優れております。

『放熱シートの取付方法』←ココをクリックすると、基本的な取付方法をご参照

                                      いただけます。

黒鉛垂直配向熱伝導シート Vertical-Graphite Pro

型番 WW-90VG
熱伝導率
 		90 W/m･K
JANコード
4524945009851
寸法
30mm×30mm×厚さ0.25mm
仕様導電性
使用温度範囲
・長期的温度：-55℃～125℃
・短期（瞬間）温度：MAX260℃
微粘着タイプ
難燃性（UL-94規格：V-0相当）
日本製
RoHS 2.0適合
本製品はCEマークは取得しておりません。
シリコン系材料を一切使用しておりませんので、シリコーンフリー製品です。
推奨アッセンブリ圧力　0.3～1.0MPa
特長発熱体(CPU等)と放熱体(ヒートシンク等)の間に挟んで使用します。驚異の熱伝導率90W/m･Kを実現しました。熱伝導性フィラー(黒鉛粗粒）を縦に配向させ、厚さ方向の熱伝導性を向上させました。容易に密着可能な柔軟性がございます。チップ間段差吸収やヒートパイプ、ヒートスプレッダの平面度バラツキ吸収性に優れており、面接触熱抵抗を低減します。金属並の高放熱で、従来のシリコーンシートの約10倍以上の放熱性がございます。樹脂の持つ柔軟性と金属並みの熱伝導性を兼ね備えたハイブリッドタイプです。
製品Ｑ&AQ1.真空中にて使用可能か?
A1.使用可能です。

黒鉛垂直配向熱伝導シート Vertical-Graphite Pro大判タイプ 150mm×100mm×0.25mm

型番 WW-90VG-150100
熱伝導率
 		90 W/m･K
JANコード
 		4524945012424
寸法
 		150mm×100mm×厚さ0.25mm
仕様導電性
使用温度範囲
・長期的温度：-55℃～125℃
・短期（瞬間）温度：MAX260℃
微粘着タイプ
難燃性（UL-94規格：V-0相当）
日本製
RoHS 2.0適合
本製品はCEマークは取得しておりません。
シリコン系材料を一切使用しておりませんので、シリコーンフリー製品です。
推奨アッセンブリ圧力　0.3～1.0MPa
特長発熱体(CPU等)と放熱体(ヒートシンク等)の間に挟んで使用します。驚異の熱伝導率90W/m･Kを実現しました。熱伝導性フィラー(黒鉛粗粒）を縦に配向させ、厚さ方向の熱伝導性を向上させました。容易に密着可能な柔軟性がございます。チップ間段差吸収やヒートパイプ、ヒートスプレッダの平面度バラツキ吸収性に優れており、面接触熱抵抗を低減します。金属並の高放熱で、従来のシリコーンシートの約10倍以上の放熱性がございます。樹脂の持つ柔軟性と金属並みの熱伝導性を兼ね備えたハイブリッドタイプです。
製品Ｑ&AQ1.真空中にて使用可能か?
A1.使用可能です。

黒鉛垂直配向熱伝導シート Vertical-Graphite Pro大判タイプ 150mm×100mm×0.5mm

型番 WW-90VG-150100-0.5
熱伝導率
 		90 W/m･K
JANコード
 		4524945013988
寸法
 		150mm×100mm×厚さ0.5mm
仕様導電性
使用温度範囲
・長期的温度：-55℃～125℃
・短期（瞬間）温度：MAX260℃
微粘着タイプ
難燃性（UL-94規格：V-0相当）
日本製
RoHS 2.0適合
本製品はCEマークは取得しておりません。
シリコン系材料を一切使用しておりませんので、シリコーンフリー製品です。
推奨アッセンブリ圧力　0.3～1.0MPa
特長発熱体(CPU等)と放熱体(ヒートシンク等)の間に挟んで使用します。驚異の熱伝導率90W/m･Kを実現しました。熱伝導性フィラー(黒鉛粗粒）を縦に配向させ、厚さ方向の熱伝導性を向上させました。容易に密着可能な柔軟性がございます。チップ間段差吸収やヒートパイプ、ヒートスプレッダの平面度バラツキ吸収性に優れており、面接触熱抵抗を低減します。金属並の高放熱で、従来のシリコーンシートの約10倍以上の放熱性がございます。樹脂の持つ柔軟性と金属並みの熱伝導性を兼ね備えたハイブリッドタイプです。
製品Ｑ&AQ1.真空中にて使用可能か?
A1.使用可能です。

黒鉛垂直配向熱伝導シート Vertical-Graphite Pro大判タイプ 300mm×100mm×0.25mm

型番 WW-90VG-300100
熱伝導率
 		90 W/m･K
JANコード
 		4524945012431
寸法
 		300mm×100mm×厚さ0.25mm
仕様導電性
使用温度範囲
・長期的温度：-55℃～125℃
・短期（瞬間）温度：MAX260℃
微粘着タイプ
難燃性（UL-94規格：V-0相当）
日本製
RoHS 2.0適合
本製品はCEマークは取得しておりません。
シリコン系材料を一切使用しておりませんので、シリコーンフリー製品です。
推奨アッセンブリ圧力　0.3～1.0MPa
特長発熱体(CPU等)と放熱体(ヒートシンク等)の間に挟んで使用します。驚異の熱伝導率90W/m･Kを実現しました。熱伝導性フィラー(黒鉛粗粒）を縦に配向させ、厚さ方向の熱伝導性を向上させました。容易に密着可能な柔軟性がございます。チップ間段差吸収やヒートパイプ、ヒートスプレッダの平面度バラツキ吸収性に優れており、面接触熱抵抗を低減します。金属並の高放熱で、従来のシリコーンシートの約10倍以上の放熱性がございます。樹脂の持つ柔軟性と金属並みの熱伝導性を兼ね備えたハイブリッドタイプです。
製品Ｑ&AQ1.真空中にて使用可能か?
A1.使用可能です。

黒鉛垂直配向熱伝導シート Vertical-Graphite Pro大判タイプ 300mm×100mm×0.5mm

型番 WW-90VG-300100-0.5
熱伝導率
 		90 W/m･K
JANコード
 		4524945013971
寸法
 		300mm×100mm×厚さ0.5mm
仕様導電性
使用温度範囲
・長期的温度：-55℃～125℃
・短期（瞬間）温度：MAX260℃
微粘着タイプ
難燃性（UL-94規格：V-0相当）
日本製
RoHS 2.0適合
本製品はCEマークは取得しておりません。
シリコン系材料を一切使用しておりませんので、シリコーンフリー製品です。
推奨アッセンブリ圧力　0.3～1.0MPa
特長発熱体(CPU等)と放熱体(ヒートシンク等)の間に挟んで使用します。驚異の熱伝導率90W/m･Kを実現しました。熱伝導性フィラー(黒鉛粗粒）を縦に配向させ、厚さ方向の熱伝導性を向上させました。容易に密着可能な柔軟性がございます。チップ間段差吸収やヒートパイプ、ヒートスプレッダの平面度バラツキ吸収性に優れており、面接触熱抵抗を低減します。金属並の高放熱で、従来のシリコーンシートの約10倍以上の放熱性がございます。樹脂の持つ柔軟性と金属並みの熱伝導性を兼ね備えたハイブリッドタイプです。
製品Ｑ&AQ1.真空中にて使用可能か?
A1.使用可能です。

“超”高熱伝導放熱シート　Thermo-TranzVW

型番 STT-VW-A
熱伝導率
 		12 W/m･K（ASTM D5470に準拠）
JANコード
4524945013148
寸法
 		30mm×30mm×厚さ0.5mm
備考
両面粘着タイプ　
べースポリマー　シリコーン
熱抵抗値　0.45 ℃･cm2/W
硬さ 30 JIS Type E
比重 2.4
体積抵抗率　≧1×10の10乗 Ω･cm
絶縁破壊電圧　0.9 AC kV/mm
難燃性　UL-94規格：V-0
使用温度範囲　-40℃～150℃
絶縁性
日本製
RoHS 2.0適合
本製品はCEマークは取得しておりません。
特長
・発熱体(CPU等)と放熱体(CPUクーラー等)の間に挟んで使用します。
・熱伝導率12W/m･K(ASTM D5470準拠)を実現しました。特有の磁場配向技術により炭素繊維の持つ高い熱伝導率を利用し、ポリマーの持つ柔軟性や密着性などの維持を両立した放熱シートです。
・CPUやGPU、エネルギー密度の高いLEDなど、高発熱部位の冷却を可能とし、低分子シロキサン含有量を70ppm以下に抑えていることから、スイッチ等の接点付近での使用も可能です。
・ポリマー由来の粘着性を残すことで両面粘着を付与したタイプであり、固定、追従性に優れた高熱伝導シートです。両面に多少の接着剤が入っている為、粘着性能がUPし、
取り扱いが簡単です。（粘着力は強めです）
・Intel Socket LGA115x  CPUの冷却に最適な熱伝導シートです。

『放熱シートの取付方法』←ココをクリックすると、基本的な取付方法をご参照

                                      いただけます。

“超”高熱伝導放熱シート　Thermo-TranzUTW

型番 STT-UTW-A
熱伝導率
 		6 W/m･K（ASTM D5470に準拠）
JANコード
4524945013131
寸法
 		30mm×30mm×厚さ0.5mm
備考
両面粘着タイプ　
べースポリマー　シリコーン
熱抵抗値　0.67 ℃･cm2/W
硬さ 30 JIS Type E
比重 1.8
体積抵抗率　≧1×10の10乗 Ω･cm
絶縁破壊電圧　1.0 AC kV/mm
難燃性　UL-94規格：V-0
使用温度範囲　-40℃～150℃
絶縁性
日本製
RoHS 2.0適合
本製品はCEマークは取得しておりません。
特長
・発熱体(CPU等)と放熱体(CPUクーラー等)の間に挟んで使用します。
・熱伝導率6W/m･K(ASTM D5470準拠)を実現しました。特有の磁場配向技術により炭素繊維の持つ高い熱伝導率を利用し、ポリマーの持つ柔軟性や密着性などの維持を両立した放熱シートです。
・CPUやGPU、エネルギー密度の高いLEDなど、高発熱部位の冷却を可能とし、低分子シロキサン含有量を70ppm以下に抑えていることから、スイッチ等の接点付近での使用も可能です。
・ポリマー由来の粘着性を残すことで両面粘着を付与したタイプであり、固定、追従性に優れた高熱伝導シートです。両面に多少の接着剤が入っている為、粘着性能がUPし、
取り扱いが簡単です。（粘着力は強めです）
・Intel Socket LGA115x  CPUの冷却に最適な熱伝導シートです。

『放熱シートの取付方法』←ココをクリックすると、基本的な取付方法をご参照

                                      いただけます。

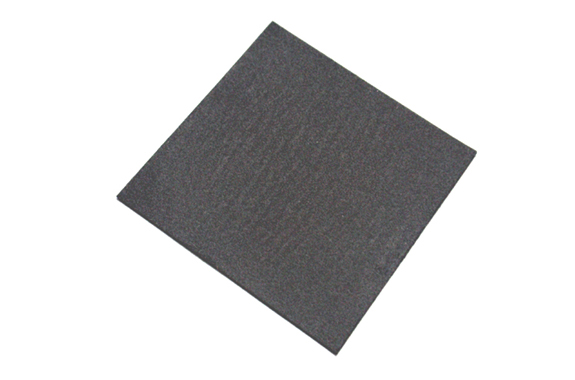

“超”高熱伝導放熱シート　Thermo-TranzM50α（最大タイプ）

型番 STT-M50α-MB
熱伝導率
 		50 W/m･K
JANコード
－
寸法
 		140mm×140mm×厚さ0.5mm
備考
非粘着タイプ
ベースポリマー　シリコーン
硬さ 50 JIS Type E
比重 2.4
体積抵抗率　＜100　Ω･cm
絶縁破壊電圧　＜0.1　AC kV/mm
耐電圧　＜0.1　AC kV/mm
難燃性（UL-94規格：V-0）
使用温度範囲　-40℃～150℃
導電性
日本製
RoHS 2.0適合
本製品はCEマークは取得しておりません。
特長
発熱体(CPU等)と放熱体(ヒートシンク等)の間に挟んで使用します。驚異の熱伝導率50W/m･Kを実現しました。特有の磁場向技術により炭素繊維の持つ高い熱伝導率を余すところなく利用し、ポリマーの持つ柔軟性や密着性などの維持を両立した放熱シートです。CPUやGPU、エネルギー密度の高いLEDなど、高発熱部位の冷却を可能とします。
寸法が140mm×140mmと最大寸法なので、あらゆる用途に対応致します。

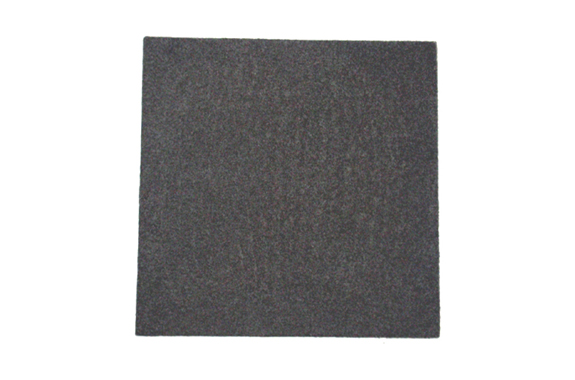

“超”高熱伝導放熱シート　Thermo-TranzM50α（大判タイプ）

型番 STT-M50α-BA
熱伝導率
 		50 W/m･K
JANコード
 		4524945013285
寸法45mm×45mm×厚さ0.5mm
備考
非粘着タイプ
ベースポリマー　シリコーン
硬さ 50 JIS Type E
比重 2.4
体積抵抗率　＜100　Ω･cm
絶縁破壊電圧　＜0.1　AC kV/mm
耐電圧　＜0.1　AC kV/mm
難燃性（UL-94規格：V-0）
使用温度範囲　-40℃～150℃
導電性
日本製
RoHS 2.0適合
本製品はCEマークは取得しておりません。
特長
発熱体(CPU等)と放熱体(ヒートシンク等)の間に挟んで使用します。驚異の熱伝導率50W/m･Kを実現しました。特有の磁場向技術により炭素繊維の持つ高い熱伝導率を余すところなく利用し、ポリマーの持つ柔軟性や密着性などの維持を両立した放熱シートです。CPUやGPU、エネルギー密度の高いLEDなど、高発熱部位の冷却を可能とします。
寸法が45mm×45mmと大判タイプなので、大型のヒートスプレッダにも対応致します。

T-Global製高品質熱伝導シート　熱伝導率4.5W/m･K

国内リテール市場初登場！！
優れた熱伝導を実現した、ウルトラソフトの熱伝導シート！!
T-Global TECHNOLOGY社は 『TS16949』の認証を取得しております。

型番 WW-TGA4500
熱伝導率 4.5W/m･K
使用温度範囲 -50℃～180℃
JANコード
 4524945013322
寸法
 30mm×30mm×厚さ0.5mm
備考難燃性 Ｖ-0 UL94
耐電圧 ≧10Kv/mm
重量減少　<1%
密度 3.1g/cm³
体積抵抗率　1×10の13乗Ω･m
伸び変化率　50%
硬さ　50Shore00
両面粘着、シリコーン
RoHS 2.0 適合
色　紫色
絶縁性
製品PR
  • CPUとヒートシンクの間に挟んで使用します。細かな凹凸のすき間を埋め、効率よく熱をヒートシンクに伝えることができます。
  • 効率よく熱を伝えることができますので、高い放熱性を発揮します。
  • 電気的には絶縁性を持った、柔軟性のある熱伝導材です。
  • 柔らかい素材ですので、凹凸面に密着し、空気層を作りません。
  • 放熱グリスとは異なり、塗る作業ではなく、貼る作業ですので作業が簡単です。

『放熱シートの取付方法』←ココをクリックすると、基本的な取付方法をご参照

                                      いただけます。

用途
  • 電子・電気機器の発熱部品の熱対策。
  • CPU、ICの放熱対策に。
  • パワーICの熱対策に。
  • パワーサプライの熱対策に。
  • あらゆる発熱体の放熱対策に。
製品Q&AQ1.真空中で使用可能か?
A1.使用可能です。

T-Global製高品質熱伝導シート　熱伝導率6.2W/m･K

国内リテール市場初登場！！
優れた熱伝導を実現した、ウルトラソフトの熱伝導シート！！
T-Global TECHNOLOGY社は 『TS16949』の認証を取得しております。

型番 WW-TGA6200
熱伝導率 6.2W/m･K
使用温度範囲 -50℃～180℃
JANコード
 4524945013339
寸法
 30mm×30mm×厚さ0.5mm
備考難燃性 Ｖ-0 UL94
耐電圧 ≧10Kv/mm
重量減少　<1%
密度 3.1g/cm³
体積抵抗率　1×10の13乗Ω･cm
伸び変化率　50%
硬さ　50Shore00
両面粘着、シリコーン
RoHS 2.0 適合
色　青色
絶縁性
製品PR
  • CPUとヒートシンクの間に挟んで使用します。細かな凹凸のすき間を埋め、効率よく熱をヒートシンクに伝えることができます。
  • 効率よく熱を伝えることができますので、高い放熱性を発揮します。
  • 電気的には絶縁性を持った、柔軟性のある熱伝導材です。
  • 柔らかい素材ですので、凹凸面に密着し、空気層を作りません。
  • 放熱グリスとは異なり、塗る作業ではなく、貼る作業ですので作業が簡単です。

『放熱シートの取付方法』←ココをクリックすると、基本的な取付方法をご参照

                                      いただけます。

用途
  • 電子・電気機器の発熱部品の熱対策。
  • CPU、ICの放熱対策に。
  • パワーICの熱対策に。
  • パワーサプライの熱対策に。
  • あらゆる発熱体の放熱対策に。
製品Q&AQ1.真空中で使用可能か?
A1.使用可能です。

T-Global製高品質熱伝導シート　熱伝導率12.5W/m･K

国内リテール市場初登場！！
優れた熱伝導を実現した、ウルトラソフトの熱伝導シート！！
T-Global TECHNOLOGY社は 『TS16949』の認証を取得しております。

型番 WW-TGA1250
熱伝導率 12.5W/m･K
使用温度範囲 -50℃～180℃
JANコード
 4524945013346
寸法
 30mm×30mm×厚さ0.5mm
備考難燃性 Ｖ-0 UL94
耐電圧 ≧10Kv/mm
重量減少　<1%
密度 3.3g/cm³
体積抵抗率　1×10の13乗Ω･m
伸び変化率　40%
硬さ　55Shore00
両面粘着、シリコーン
RoHS 2.0 適合
色　緑色
絶縁性
製品PR
  • CPUとヒートシンクの間に挟んで使用します。細かな凹凸のすき間を埋め、効率よく熱をヒートシンクに伝えることができます。
  • 効率よく熱を伝えることができますので、高い放熱性を発揮します。
  • 電気的には絶縁性を持った、柔軟性のある熱伝導材です。
  • 柔らかい素材ですので、凹凸面に密着し、空気層を作りません。
  • 放熱グリスとは異なり、塗る作業ではなく、貼る作業ですので作業が簡単です。

『放熱シートの取付方法』←ココをクリックすると、基本的な取付方法をご参照

                                      いただけます。

用途
  • 電子・電気機器の発熱部品の熱対策。
  • CPU、ICの放熱対策に。
  • パワーICの熱対策に。
  • パワーサプライの熱対策に。
  • あらゆる発熱体の放熱対策に。
製品Q&AQ1.真空中で使用可能か?
A1.使用可能です。

T-Global製超高熱伝導シリコーン放熱シート　熱伝導率14.5W/m･K

国内リテール市場初登場！！
優れた熱伝導を実現した、ウルトラソフトの熱伝導シート！！
T-Global TECHNOLOGY社は 『TS16949』の認証を取得しております。

型番 WW-TGA1450
熱伝導率 14.5W/m･K（ASTM D5470に準拠）
使用温度範囲 -50℃～180℃
JANコード
 4524945012653
寸法
 30mm×30mm×厚さ0.5mm
仕様両面粘着タイプ
硬さ 60shore00
密度 3.6g/cm3
体積抵抗値 7×10の12乗 Ω･m
耐電圧 4 ACkV/mm
難燃性 Ｖ-0 UL94
RoHS 2.0 適合
絶縁性
製品PR
  • 発熱体(CPU等)と放熱体(CPUクーラー、ヒートシンク等)の間に挟んで使用します。細かな凹凸のすき間を埋め、効率よく熱をヒートシンクに伝えることができます。
  • 効率よく熱を伝えることができますので、高い放熱性を発揮します。
  • 電気的には絶縁性を持った、柔軟性のある熱伝導材です。
  • 柔らかい素材ですので、凹凸面に密着し、空気層を作りません。
  • 放熱グリスとは異なり、塗る作業ではなく、貼る作業ですので作業が簡単です。
  • Intel Socket LGA115x用に最適な熱伝導シートです。
  • 十分な耐環境性能を有し、使用温度範囲は、低温-50℃　高温150℃、湿度、　　　ヒートサイクルにも強いシートです。パソコンのCPUなど極めて発熱の大きい部位の熱対策や放熱グリスの代替材料として利用可能です。

『放熱シートの取付方法』←ココをクリックすると、基本的な取付方法をご参照

                                      いただけます。

用途
  • 電子・電気機器の発熱部品の熱対策。
  • CPU、ICの放熱対策に。
  • パワーICの熱対策に。
  • パワーサプライの熱対策に。
  • あらゆる発熱体の放熱対策に。

T-Global製超高熱伝導シリコーン放熱シート　熱伝導率17.8W/m･K

国内リテール市場初登場！！
優れた熱伝導を実現した、ウルトラソフトの熱伝導シート！！
T-Global TECHNOLOGY社は 『TS16949』の認証を取得しております。

型番 WW-TGA1780
熱伝導率 17.8W/m･K（ASTM D5470に準拠）
使用温度範囲 -50℃～180℃
JANコード
 4524945012660
寸法
 30mm×30mm×厚さ0.5mm
仕様両面粘着タイプ
硬さ 65shore00
密度 3.5g/cm3
体積抵抗値 6×10の12乗 Ω･m
耐電圧 4 ACkV/mm
難燃性 Ｖ-0 UL94
RoHS 2.0 適合
絶縁性
製品PR
  • 発熱体(CPU等)と放熱体(CPUクーラー、ヒートシンク等)の間に挟んで使用します。細かな凹凸のすき間を埋め、効率よく熱をヒートシンクに伝えることができます。
  • 効率よく熱を伝えることができますので、高い放熱性を発揮します。
  • 電気的には絶縁性を持った、柔軟性のある熱伝導材です。
  • 柔らかい素材ですので、凹凸面に密着し、空気層を作りません。
  • 放熱グリスとは異なり、塗る作業ではなく、貼る作業ですので作業が簡単です。
  • Intel Socket LGA115x用に最適な熱伝導シートです。
  • 十分な耐環境性能を有し、使用温度範囲は、低温-50℃　高温150℃、湿度、　　　ヒートサイクルにも強いシートです。パソコンのCPUなど極めて発熱の大きい部位の熱対策や放熱グリスの代替材料として利用可能です。

『放熱シートの取付方法』←ココをクリックすると、基本的な取付方法をご参照

                                      いただけます。

用途
  • 電子・電気機器の発熱部品の熱対策。
  • CPU、ICの放熱対策に。
  • パワーICの熱対策に。
  • パワーサプライの熱対策に。
  • あらゆる発熱体の放熱対策に。

T-Global製大判タイプ40mm×40mm×0.5mm　高品質熱伝導シート　熱伝導率12.5W/m･K

国内リテール市場初登場！！
優れた熱伝導を実現した、ウルトラソフトの熱伝導シート！！
T-Global TECHNOLOGY社は 『TS16949』の認証を取得しております。

型番 WW-TGA1250-4005
熱伝導率 12.5W/m･K
使用温度範囲 -50℃～180℃
JANコード
 4524945013353
寸法
 40mm×40mm×厚さ0.5mm
備考難燃性 Ｖ-0 UL94
耐電圧 ≧10Kv/mm
重量減少　<1%
密度 3.3g/cm³
体積抵抗率　1×10の13乗Ω･m
伸び変化率　40%
硬さ　55Shore00
両面粘着、シリコーン
RoHS 2.0 適合
色　緑色
絶縁性
製品PR
  • CPUとヒートシンクの間に挟んで使用します。細かな凹凸のすき間を埋め、効率よく熱をヒートシンクに伝えることができます。
  • 効率よく熱を伝えることができますので、高い放熱性を発揮します。
  • 電気的には絶縁性を持った、柔軟性のある熱伝導材です。
  • 柔らかい素材ですので、凹凸面に密着し、空気層を作りません。
  • 放熱グリスとは異なり、塗る作業ではなく、貼る作業ですので作業が簡単です。

『放熱シートの取付方法』←ココをクリックすると、基本的な取付方法をご参照

                                      いただけます。

用途
  • 電子・電気機器の発熱部品の熱対策。
  • CPU、ICの放熱対策に。
  • パワーICの熱対策に。
  • パワーサプライの熱対策に。
  • あらゆる発熱体の放熱対策に。
製品Q&AQ1.真空中で使用可能か?
A1.使用可能です。

T-Global製大判タイプ40mm×40mm×1.0mm　高品質熱伝導シート　熱伝導率12.5W/m･K

国内リテール市場初登場！！
優れた熱伝導を実現した、ウルトラソフトの熱伝導シート！！
T-Global TECHNOLOGY社は 『TS16949』の認証を取得しております。

型番 WW-TGA1250-4010
熱伝導率 12.5W/m･K
使用温度範囲 -50℃～180℃
JANコード
 4524945013360
寸法
 40mm×40mm×厚さ1.0mm
備考難燃性 Ｖ-0 UL94
耐電圧 ≧10Kv/mm
重量減少　<1%
密度 3.3g/cm³
体積抵抗率　1×10の13乗Ω･m
伸び変化率　40%
硬さ　55Shore00
両面粘着、シリコーン
RoHS 2.0 適合
色　緑色
絶縁性
製品PR
  • CPUとヒートシンクの間に挟んで使用します。細かな凹凸のすき間を埋め、効率よく熱をヒートシンクに伝えることができます。
  • 効率よく熱を伝えることができますので、高い放熱性を発揮します。
  • 電気的には絶縁性を持った、柔軟性のある熱伝導材です。
  • 柔らかい素材ですので、凹凸面に密着し、空気層を作りません。
  • 放熱グリスとは異なり、塗る作業ではなく、貼る作業ですので作業が簡単です。

『放熱シートの取付方法』←ココをクリックすると、基本的な取付方法をご参照

                                      いただけます。

用途
  • 電子・電気機器の発熱部品の熱対策。
  • CPU、ICの放熱対策に。
  • パワーICの熱対策に。
  • パワーサプライの熱対策に。
  • あらゆる発熱体の放熱対策に。
製品Q&AQ1.真空中で使用可能か?
A1.使用可能です。

T-Global製大判タイプ40mm×40mm×2.0mm　高品質熱伝導シート　熱伝導率12.5W/m･K

国内リテール市場初登場！！
優れた熱伝導を実現した、ウルトラソフトの熱伝導シート！！
T-Global TECHNOLOGY社は 『TS16949』の認証を取得しております。

型番 WW-TGA1250-4020
熱伝導率 12.5W/m･K
使用温度範囲 -50℃～180℃
JANコード
 4524945013377
寸法
 40mm×40mm×厚さ2.0mm
備考難燃性 Ｖ-0 UL94
耐電圧 ≧10Kv/mm
重量減少　<1%
密度 3.3g/cm³
体積抵抗率　1×10の13乗Ω･m
伸び変化率　40%
硬さ　55Shore00
両面粘着、シリコーン
RoHS 2.0 適合
色　緑色
絶縁性
製品PR
  • CPUとヒートシンクの間に挟んで使用します。細かな凹凸のすき間を埋め、効率よく熱をヒートシンクに伝えることができます。
  • 効率よく熱を伝えることができますので、高い放熱性を発揮します。
  • 電気的には絶縁性を持った、柔軟性のある熱伝導材です。
  • 柔らかい素材ですので、凹凸面に密着し、空気層を作りません。
  • 放熱グリスとは異なり、塗る作業ではなく、貼る作業ですので作業が簡単です。

『放熱シートの取付方法』←ココをクリックすると、基本的な取付方法をご参照

                                      いただけます。

用途
  • 電子・電気機器の発熱部品の熱対策。
  • CPU、ICの放熱対策に。
  • パワーICの熱対策に。
  • パワーサプライの熱対策に。
  • あらゆる発熱体の放熱対策に。
製品Q&AQ1.真空中で使用可能か?
A1.使用可能です。

T-Global製高品質熱伝導シート　80mm×40mm×0.5mm　熱伝導率4.5W/m･K

国内リテール市場初登場！！
優れた熱伝導を実現した、ウルトラソフトの熱伝導シート！！
T-Global TECHNOLOGY社は 『TS16949』の認証を取得しております。

型番 WW-TGA4500-804005
熱伝導率 4.5W/m･K
使用温度範囲 -50℃～180℃
JANコード
 4524945013643
寸法
 80mm×40mm×厚さ0.5mm
備考難燃性 Ｖ-0 UL94
耐電圧 ≧10KV/mm
重量減少　<1%
密度 3.1g/cm³
体積抵抗率　1×10の13乗Ω･m
伸び変化率　50%
硬さ　50Shore00
両面粘着、シリコーン
RoHS 2.0 適合
色　紫色
絶縁性
製品PR
  • 発熱体と放熱体の間に挟んで使用します。細かな凹凸のすき間を埋め、発熱体で発生した熱を効率よく放熱体に伝えることができます。
  • 効率よく熱を伝えることができますので、高い放熱性を発揮します。
  • 電気的には絶縁性を持った、柔軟性のある熱伝導材です。
  • 柔らかい素材ですので、凹凸面に密着し、空気層を作りません。
  • ハサミやカッターで簡単に切断できますので、細かなサイズの調整が可能です。
  • 放熱グリスとは異なり、塗る作業ではなく、貼る作業ですので作業が簡単です。

『放熱シートの取付方法』←ココをクリックすると、基本的な取付方法をご参照

                                      いただけます。

用途
  • 電子・電気機器の発熱部品の熱対策。
  • CPU、ICの放熱対策に。
  • パワーICの熱対策に。
  • パワーサプライの熱対策に。
  • あらゆる発熱体の放熱対策に。
製品Q&AQ1.真空中で使用可能か?
A1.使用可能です。

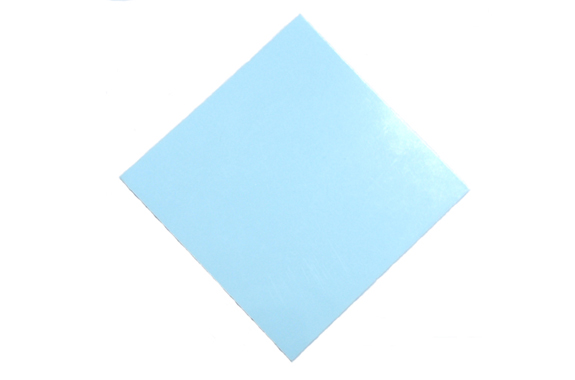

T-Global製高品質熱伝導シート　80mm×40mm×0.5mm　熱伝導率6.2W/m･K

国内リテール市場初登場！！
優れた熱伝導を実現した、ウルトラソフトの熱伝導シート！！
T-Global TECHNOLOGY社は 『TS16949』の認証を取得しております。

型番 WW-TGA6200-804005
熱伝導率 6.2W/m･K
使用温度範囲 -50℃～180℃
JANコード
 4524945013650
寸法
 80mm×40mm×厚さ0.5mm
備考難燃性 Ｖ-0 UL94
耐電圧 ≧10KV/mm
重量減少　<1%
密度 3.1g/cm³
体積抵抗率　1×10の13乗Ω･m
伸び変化率　50%
硬さ　50Shore00
両面粘着、シリコーン
RoHS 2.0 適合
色　青色
絶縁性
製品PR
  • 発熱体と放熱体の間に挟んで使用します。細かな凹凸のすき間を埋め、発熱体で発生した熱を効率よく放熱体に伝えることができます。
  • 効率よく熱を伝えることができますので、高い放熱性を発揮します。
  • 電気的には絶縁性を持った、柔軟性のある熱伝導材です。
  • 柔らかい素材ですので、凹凸面に密着し、空気層を作りません。
  • ハサミやカッターで簡単に切断できますので、細かなサイズの調整が可能です。
  • 放熱グリスとは異なり、塗る作業ではなく、貼る作業ですので作業が簡単です。

『放熱シートの取付方法』←ココをクリックすると、基本的な取付方法をご参照

                                      いただけます。

用途
  • 電子・電気機器の発熱部品の熱対策。
  • CPU、ICの放熱対策に。
  • パワーICの熱対策に。
  • パワーサプライの熱対策に。
  • あらゆる発熱体の放熱対策に。
製品Q&AQ1.真空中で使用可能か?
A1.使用可能です。

T-Global製高品質熱伝導シート　80mm×40mm×0.5mm　熱伝導率9.0W/m･K

国内リテール市場初登場！！
優れた熱伝導を実現した、ウルトラソフトの熱伝導シート！！
T-Global TECHNOLOGY社は 『TS16949』の認証を取得しております。

型番 WW-TGA9000-804005
熱伝導率 9.0W/m･K
使用温度範囲 -50℃～180℃
JANコード
 4524945013667
寸法
 80mm×40mm×厚さ0.5mm
備考難燃性 Ｖ-0 UL94
耐電圧 ≧8KV/mm
重量減少　<1%
密度 3.2g/cm³
体積抵抗率　1×10の12乗Ω･m
伸び変化率　40%
硬さ　50Shore00
両面粘着、シリコーン
RoHS 2.0 適合
色　ピンク色
絶縁性
製品PR
  • 発熱体と放熱体の間に挟んで使用します。細かな凹凸のすき間を埋め、発熱体で発生した熱を効率よく放熱体に伝えることができます。
  • 効率よく熱を伝えることができますので、高い放熱性を発揮します。
  • 電気的には絶縁性を持った、柔軟性のある熱伝導材です。
  • 柔らかい素材ですので、凹凸面に密着し、空気層を作りません。
  • ハサミやカッターで簡単に切断できますので、細かなサイズの調整が可能です。
  • 放熱グリスとは異なり、塗る作業ではなく、貼る作業ですので作業が簡単です。

『放熱シートの取付方法』←ココをクリックすると、基本的な取付方法をご参照

                                      いただけます。

用途
  • 電子・電気機器の発熱部品の熱対策。
  • CPU、ICの放熱対策に。
  • パワーICの熱対策に。
  • パワーサプライの熱対策に。
  • あらゆる発熱体の放熱対策に。
製品Q&AQ1.真空中で使用可能か?
A1.使用可能です。

T-Global製ノンシリコーン熱伝導シート　30mm×30mm×0.5mm　熱伝導率4W/m･K　

国内リテール市場初登場！！
優れた熱伝導を実現した、ウルトラソフトの熱伝導シート！！
T-Global TECHNOLOGY社は 『TS16949』の認証を取得しております。

型番 WW-PC94
熱伝導率 4W/m･K
使用温度範囲 -30℃～125℃
JANコード
 4524945011403
寸法
 30mm×30mm×厚さ0.5mm
備考難燃性 Ｖ-0 UL94
耐電圧 10Kv/mm
比重 2.5g/cm³
体積抵抗率　10の10乗Ω･cm
伸び変化率　100%
引張り強度　2Kgf/cm²
硬さ　60Shore00
両面粘着、シリコーンフリー
RoHS 2.0 適合
絶縁性
製品PR
  • CPUとヒートシンクの間に挟んで使用します。細かな凹凸のすき間を埋め、効率よく熱をヒートシンクに伝えることができます。
  • 効率よく熱を伝えることができますので、高い放熱性を発揮します。
  • 電気的には絶縁性を持った、柔軟性のある熱伝導材です。
  • 柔らかい素材ですので、凹凸面に密着し、空気層を作りません。
  • 放熱グリスとは異なり、塗る作業ではなく、貼る作業ですので、作業が簡単です。
  • シリコーンフリーですので、シロキサンによる接点障害を引き起こしません。
    シロキサンによる接点障害の懸念のあるお客様に最適です。

『放熱シートの取付方法』←ココをクリックすると、基本的な取付方法をご参照

                                      いただけます。

用途
  • 電子・電気機器の発熱部品の熱対策。
  • CPU、ICの放熱対策に。
  • パワーICの熱対策に。
  • パワーサプライの熱対策に。
  • あらゆる発熱体の放熱対策に。

T-Global製ノンシリコーン熱伝導伝導シート　80mm×40mm×0.5mm　熱伝導率4.2W/m･K　

国内リテール市場初登場！！
優れた熱伝導を実現した、ウルトラソフトの熱伝導シート！！
T-Global TECHNOLOGY社は 『TS16949』の認証を取得しております。

型番 WW-APC94-804005
熱伝導率 4.2W/m･K
使用温度範囲 -30℃～125℃
JANコード
 4524945013544
寸法
 80mm×40mm×厚さ0.5mm
備考難燃性 Ｖ-0 UL94
耐電圧 ≧10.2KV/mm
密度 2.5g/cm³
体積抵抗率　＞10の10乗Ω･m
伸び変化率　100%
引張り強度　2Kgf/cm²
硬さ　50Shore00
両面粘着、シリコーンフリー
RoHS 2.0 適合
絶縁性
製品PR
  • 発熱体と放熱体の間に挟んで使用します。細かな凹凸のすき間を埋め、効率よく熱をヒートシンクに伝えることができます。
  • 効率よく熱を伝えることができますので、高い放熱性を発揮します。
  • 電気的には絶縁性を持った、柔軟性のある熱伝導材です。
  • 柔らかい素材ですので、凹凸面に密着し、空気層を作りません。
  • ハサミやカッターで簡単に切断できますので、細かなサイズの調整が可能です。
  • 放熱グリスとは異なり、塗る作業ではなく、貼る作業ですので、作業が簡単です。
  • シリコーンフリーですので、シロキサンによる接点障害を引き起こしません。
    シロキサンによる接点障害の懸念のあるお客様に最適です。

『放熱シートの取付方法』←ココをクリックすると、基本的な取付方法をご参照

                                      いただけます。

用途
  • 電子・電気機器の発熱部品の熱対策。
  • CPU、ICの放熱対策に。
  • パワーICの熱対策に。
  • パワーサプライの熱対策に。
  • あらゆる発熱体の放熱対策に。

T-Global製ノンシリコーン熱伝導伝導シート　80mm×40mm×1.0mm　熱伝導率4.2W/m･K　

国内リテール市場初登場！！
優れた熱伝導を実現した、ウルトラソフトの熱伝導シート！！
T-Global TECHNOLOGY社は 『TS16949』の認証を取得しております。

型番 WW-APC94-804010
熱伝導率 4.2W/m･K
使用温度範囲 -30℃～125℃
JANコード
 4524945013551
寸法
 80mm×40mm×厚さ1.0mm
備考難燃性 Ｖ-0 UL94
耐電圧 ≧10.2KV/mm
密度 2.5g/cm³
体積抵抗率　＞10の10乗Ω･m
伸び変化率　100%
引張り強度　2Kgf/cm²
硬さ　50Shore00
両面粘着、シリコーンフリー
RoHS 2.0 適合
絶縁性
製品PR
  • 発熱体と放熱体の間に挟んで使用します。細かな凹凸のすき間を埋め、効率よく熱をヒートシンクに伝えることができます。
  • 効率よく熱を伝えることができますので、高い放熱性を発揮します。
  • 電気的には絶縁性を持った、柔軟性のある熱伝導材です。
  • 柔らかい素材ですので、凹凸面に密着し、空気層を作りません。
  • ハサミやカッターで簡単に切断できますので、細かなサイズの調整が可能です。
  • 放熱グリスとは異なり、塗る作業ではなく、貼る作業ですので、作業が簡単です。
  • シリコーンフリーですので、シロキサンによる接点障害を引き起こしません。
    シロキサンによる接点障害の懸念のあるお客様に最適です。

『放熱シートの取付方法』←ココをクリックすると、基本的な取付方法をご参照

                                      いただけます。

用途
  • 電子・電気機器の発熱部品の熱対策。
  • CPU、ICの放熱対策に。
  • パワーICの熱対策に。
  • パワーサプライの熱対策に。
  • あらゆる発熱体の放熱対策に。

T-Global製ノンシリコーン熱伝導伝導シート　80mm×40mm×2.0mm　熱伝導率4.2W/m･K　

国内リテール市場初登場！！
優れた熱伝導を実現した、ウルトラソフトの熱伝導シート！！
T-Global TECHNOLOGY社は 『TS16949』の認証を取得しております。

型番 WW-APC94-804020
熱伝導率 4.2W/m･K
使用温度範囲 -30℃～125℃
JANコード
 4524945013568
寸法
 80mm×40mm×厚さ2.0mm
備考難燃性 Ｖ-0 UL94
耐電圧 ≧10.2KV/mm
密度 2.5g/cm³
体積抵抗率　＞10の10乗Ω･m
伸び変化率　100%
引張り強度　2Kgf/cm²
硬さ　50Shore00
両面粘着、シリコーンフリー
RoHS 2.0 適合
絶縁性
製品PR
  • 発熱体と放熱体の間に挟んで使用します。細かな凹凸のすき間を埋め、効率よく熱をヒートシンクに伝えることができます。
  • 効率よく熱を伝えることができますので、高い放熱性を発揮します。
  • 電気的には絶縁性を持った、柔軟性のある熱伝導材です。
  • 柔らかい素材ですので、凹凸面に密着し、空気層を作りません。
  • ハサミやカッターで簡単に切断できますので、細かなサイズの調整が可能です。
  • 放熱グリスとは異なり、塗る作業ではなく、貼る作業ですので、作業が簡単です。
  • シリコーンフリーですので、シロキサンによる接点障害を引き起こしません。
    シロキサンによる接点障害の懸念のあるお客様に最適です。

『放熱シートの取付方法』←ココをクリックすると、基本的な取付方法をご参照

                                      いただけます。

用途
  • 電子・電気機器の発熱部品の熱対策。
  • CPU、ICの放熱対策に。
  • パワーICの熱対策に。
  • パワーサプライの熱対策に。
  • あらゆる発熱体の放熱対策に。
